MiniLogo - Travaux dirigés

Nom :		Classe :
Prénom :		Date :

1) Triangle quelconque :

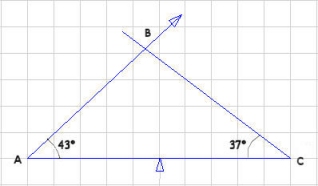

On va construire le triangle représenté ci-dessous (on connaît la longueur de [BC] et les deux
angles

) :

La tortue étant à sa position initiale, taper :
TD 90 AV 50
La tortue se retrouve au point C.
Taper alors les instructions nécessaires pour tracer le segment d'origine C et passant par le point A tel que la longueur CA soit égale à 80 pas de tortue. Puis compléter ci-dessous :
.......... AV 80.
Pour ramener la tortue en C et la positionner dans la direction de (BC), taper :
RE 80 TG 37
Taper ensuite les instructions pour tracer le segment [BC] de longueur égale à 100 pas de tortue. Compléter ci-dessous :
AV ................
Taper alors les instructions nécessaires pour tracer le segment d'origine B et passant par le point A tel que la longueur BA soit égale à 80 pas de tortue. Puis compléter ci-dessous :
.............................................
Sachant que dans un triangle, la somme des mesures des angles est égale à 180°, calculer la mesure de l'angle

. Compléter :

= 180 - (..........................) = ......................

Tracer alors une parallèle à la droite (AC) à partir de la position actuelle de la tortue. Donner ci-dessous les instructions à taper :
........................................................................

2) Triangle rectangle

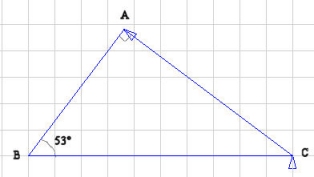

On va construire le triangle rectangle représenté ci-dessous (on connaît la longueur de [BC] et l'angle

) :

Cliquer sur le bouton RAZ pour commencer une nouvelle figure
La tortue étant à sa position initiale, pour tracer [BC] taper :
TG 90 AV 100
Taper alors les instructions nécessaires pour tracer le segment d'origine B et passant par le point A tel que la longueur BA soit égale à 60 pas de tortue. Puis compléter ci-dessous :
.............................................
Pour ramener la tortue en B et la positionner dans la direction de (BC), taper :
RE 60 TD 53
Ramener ensuite la tortue en C : ...........................................
Taper alors les instructions nécessaires pour tracer le segment d'origine C et passant par le point A tel que : (AC) (BA et CA = 80 (pas de tortue).
Compléter alors ci-dessous :
........................ AV 80.

3) Triangle équilatéral
On va construire le triangle équilatéral représenté ci-dessous (on connaît la longueur de [BC]) :

Dans un triangle équilatéral :

= .........°
Cliquer sur le bouton RAZ pour commencer une nouvelle figure
Taper TG 90 pour que la tortue soit dans la direction de (BC)
Utiliser une instruction REPETE pour tracer directement le triangle équilatéral de côté 80 (pas de tortue).
Compléter alors ci-dessous par les instructions tapées :
REPETE 3
.....................................................
FIN REPETE
Quelles instructions faudrait-il taper pour emboîter des triangles équilatéraux de côté 50, 60, 70 (pas de tortue) et de sommet C ?
...........................................................................................................................................................
